MSDI056系列 單通道高清HD-SDI滑環
MSDI056系列 單通道高清HD-SDI滑環
  • · MSDI056系列高清滑環,HD-SDI電氣滑環,支持1路HD-SDI高清信號(同軸電纜) + 1~48路信號（2A）同時傳輸，專門為高清視頻信號1080P而設計研發的一款高端導電滑環. 最高速率可達2.3GHZ, 能混合1~30路信號和功率電流10A或者以上。
  • · 產品采用美國軍工表面處理工藝，超硬金鍍層處理，保證極低電阻波動和超長工作壽命。
  • · 主要用于傳輸中小型系統微弱控制信號，微弱電流。如視頻，控制，傳感，電源，以太網。
  • · 典型應用：高清安防監控，攝影攝像，高清攝像。

典型應用：

高清滑環是用于高清視頻信號（包括1080P，4K或者8K）傳輸和通信的一款產品，主要應用于360度連續旋轉且需要保證電源，高清，超高清視頻信號不能中斷的場合：如各種高端攝像車，電影拍攝設備，無人汽車，軍用無人機吊艙，工業無人機吊艙，高清攝像頭云臺，球機等；

技術規格參數
高清旋轉接頭技術參數
參數數值參數數值
頻率DC-2.3GHz插入損耗0.65dB/1GHz Max
摻入損耗波動+/-0.05dB回?fù)p-18 dB/1GHz Max
輸入輸出RG-179/U最大轉速50RPM
電壓駐波比VSWR≤1.3電壓駐波比波動+/-0.05
壽命2億轉接頭類型BNC/F
阻抗75 ohms額定電流直流1A(最大)
電氣技術指標
參數數值
功率信號
額定電壓0~440VAC/VDC0~440VAC/VDC
絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
導線規格AWG17#鍍錫鐵氟龍AWG28#鍍錫鐵氟龍
導線長度標準長度300mm（可據要求調整）
絕緣強度500VAC@50Hz，60s
動態電阻變化值<0.01Ω
機械技術指標
參數數值
工作壽命1000萬轉
額定轉速250RPM
工作溫度-30℃~80℃
工作濕度0~85% RH
接觸材料金-金
殼體材料鋁合金
轉動扭矩0.1N.m；+0.03N.m/6路
防護等級IP51


MSDI056 高清滑環選型表
型號HD-SDI高清10A信號
或5A		長度L
(mm)		型號HD-SDI高清10A信號
或5A		長度L
(mm)
MSDI056-S021xRG179(75Ω),2.3Ghz0226.8MSDI056-P1010-S081xRG179(75Ω),2.3Ghz10871.5
MSDI056-P02101xRG179(75Ω),2.3Ghz 2 026.8MSDI056-P1210-S061xRG179(75Ω),2.3Ghz 12 671.5
MSDI056-S031xRG179(75Ω),2.3Ghz0 3 29.6MSDI056-P1410-S041xRG179(75Ω),2.3Ghz 14 471.5
MSDI056-P03101xRG179(75Ω),2.3Ghz 3029.6MSDI056-P1610-S021xRG179(75Ω),2.3Ghz 16 271.5
MSDI056-S061xRG179(75Ω),2.3Ghz0 6 38MSDI056-S241xRG179(75Ω),2.3Ghz 0 24 88.4
MSDI056-P0210-S041xRG179(75Ω),2.3Ghz 2 438MSDI056-P0410-S201xRG179(75Ω),2.3Ghz 4 2088.4
MSDI056-P0410-S021xRG179(75Ω),2.3Ghz 4238MSDI056-P0610-S181xRG179(75Ω),2.3Ghz 6 1888.4
MSDI056-P06101xRG179(75Ω),2.3Ghz 6038MSDI056-P1210-S121xRG179(75Ω),2.3Ghz 12 1288.4
MSDI056-S121xRG179(75Ω),2.3Ghz0 12 54.8MSDI056-P1810-S061xRG179(75Ω),2.3Ghz 18 688.4
MSDI056-P0210-S101xRG179(75Ω),2.3Ghz 2 1054.8MSDI056-P24101xRG179(75Ω),2.3Ghz 24 088.4
MSDI056-P0310-S091xRG179(75Ω),2.3Ghz 3 954.8MSDI056-S301xRG179(75Ω),2.3Ghz 0 30 105.2
MSDI056-P0610-S061xRG179(75Ω),2.3Ghz 6 654.8MSDI056-P0210-S281xRG179(75Ω),2.3Ghz 2 28105.2
MSDI056-P0810-S041xRG179(75Ω),2.3Ghz 8 454.8MSDI056-P0410-S261xRG179(75Ω),2.3Ghz 4 26105.2
MSDI056-P1010-S021xRG179(75Ω),2.3Ghz 10254.8MSDI056-P0610-S241xRG179(75Ω),2.3Ghz 6 24105.2
MSDI056-P12101xRG179(75Ω),2.3Ghz 12054.8MSDI056-S361xRG179(75Ω),2.3Ghz 0 36 122
MSDI056-S181xRG179(75Ω),2.3Ghz0 18 71.5MSDI056-P0410-S321xRG179(75Ω),2.3Ghz 4 32122
MSDI056-P0210-S161xRG179(75Ω),2.3Ghz 2 1671.5MSDI056-P0610-S301xRG179(75Ω),2.3Ghz 6 30122
MSDI056-P0410-S141xRG179(75Ω),2.3Ghz 4 1471.5MSDI056-S421xRG179(75Ω),2.3Ghz 0 42 138.8
MSDI056-P0610-S121xRG179(75Ω),2.3Ghz 6 1271.5MSDI056-P0410-S381xRG179(75Ω),2.3Ghz 4 38138.8
MSDI056-P0810-S101xRG179(75Ω),2.3Ghz 8 1071.5MSDI056-S481xRG179(75Ω),2.3Ghz 0 48 155.6

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A 和 信號(5A) 可以任意組合，詳細請咨詢客服。高清滑環,HD-SDI電氣滑環可在標準產品上進行非標定制，請咨詢客服。

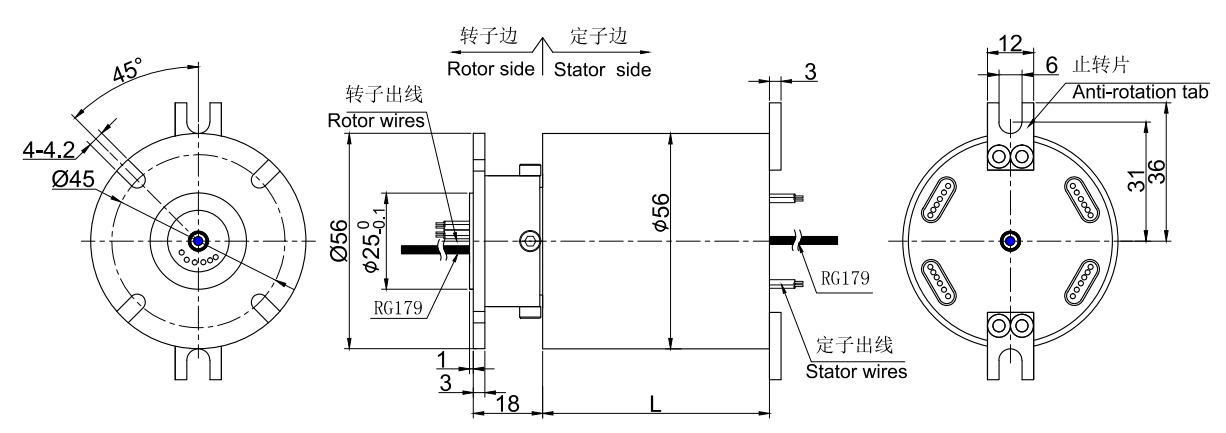

標準圖紙
