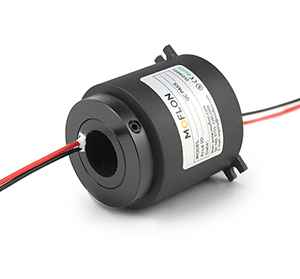

GT1235系列標準整體式精密導電滑環

· 緊湊型外徑35mm，通孔直徑為12.7mm（1/2"，適用于<=12.7mm）的標準系列整體式精密導電滑環。
· 采用先進的貴金屬簇刷式多點接觸，在極低的摩擦力下保證接觸可靠。
· 標準化產品，有庫存
· 鍍金環+合金刷（鍍金）
· 支持信號，功率混合傳輸
· 可基于標準型號定制電路數和電流電壓
*注意：如需<12.7mm的內孔，可通過加內襯軸套解決。

下載產品手冊下載3D模型

典型應用：

GT1235系列是一款孔徑12.7mm小電流整體式精密導電滑環，主要應用于360度連續旋轉且需要保證電源，信號不能中斷的場合：多用于繞線機、激光掃描儀、管內攝影機、展覽/顯示設備、售餐機滑環、ccd視覺檢測設備、智能視覺系統、自動化組裝機、旋轉LED燈、貼標機、實驗設備、生物檢測儀器等任意需要360°旋轉導電或傳輸各種控制信號的裝置。

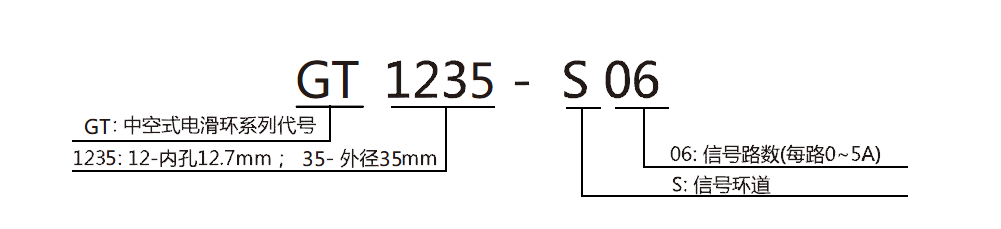

型號訂購說明：

技術參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	1億轉		功率	信號
額定轉速	1~1800RPM	額定電壓	0~240VAC/VDC	0~440VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥500MΩ/500VDC	≥1000MΩ/500VDC
工作濕度	0~85% RH	導線規格	AWG22鍍錫鐵氟龍	AWG22#鍍錫鐵氟龍
接觸材料	貴金屬	導線長度	標準長度300mm（可據要求調整）
殼體材料	工程塑料	絕緣強度	500VAC@50Hz，60s
轉動扭矩	0.1N.m；+0.03N.m/6路	動態電阻變化值	<0.03Ω
防護等級	IP51

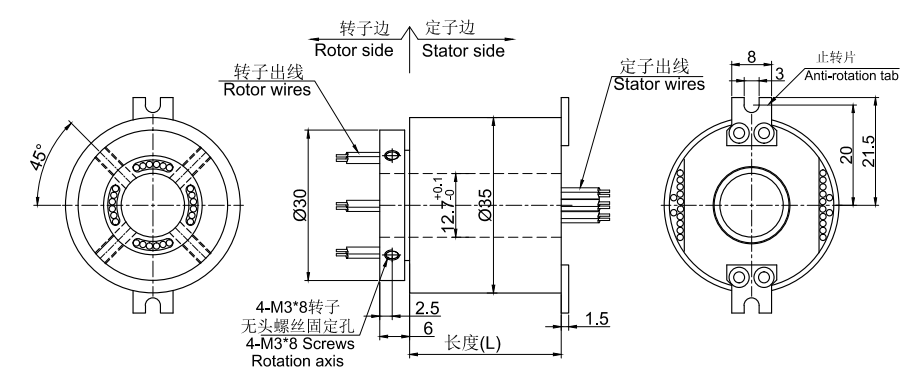

GT1235系列-過孔式滑環選型表
型號	信號或5A	長度 L（mm)
GT1235-S02	2	30.4
GT1235-S03	3	30.4
GT1235-S04	4	30.4
GT1235-S06	6	30.4
GT1235-S08	8	44.2
GT1235-S10	10	44.2
GT1235-S12	12	44.2
GT1235-S14	14	58
GT1235-S16	16	58
GT1235-S18	18	58
GT1235-S20	20	71.8
GT1235-S22	22	71.8
GT1235-S24	24	71.8
